ADCیکی دیگر از امکانات داخلی میکرو AVR است.(anlouge digital compare ) که میتواند سیگنال آنالوگ مانند ولتاژ و جریان را دریافت کرده و برای ما مقایسه و به سیگنال دیجیتال تبدیل کند.یعنی ورودی میکرو سیگنال آنالوگ است و پس از پردازش خروجی میکرو دیجیتال است.



در این جا میخواهیم یک مثال از کاربرد adc بزنیم...

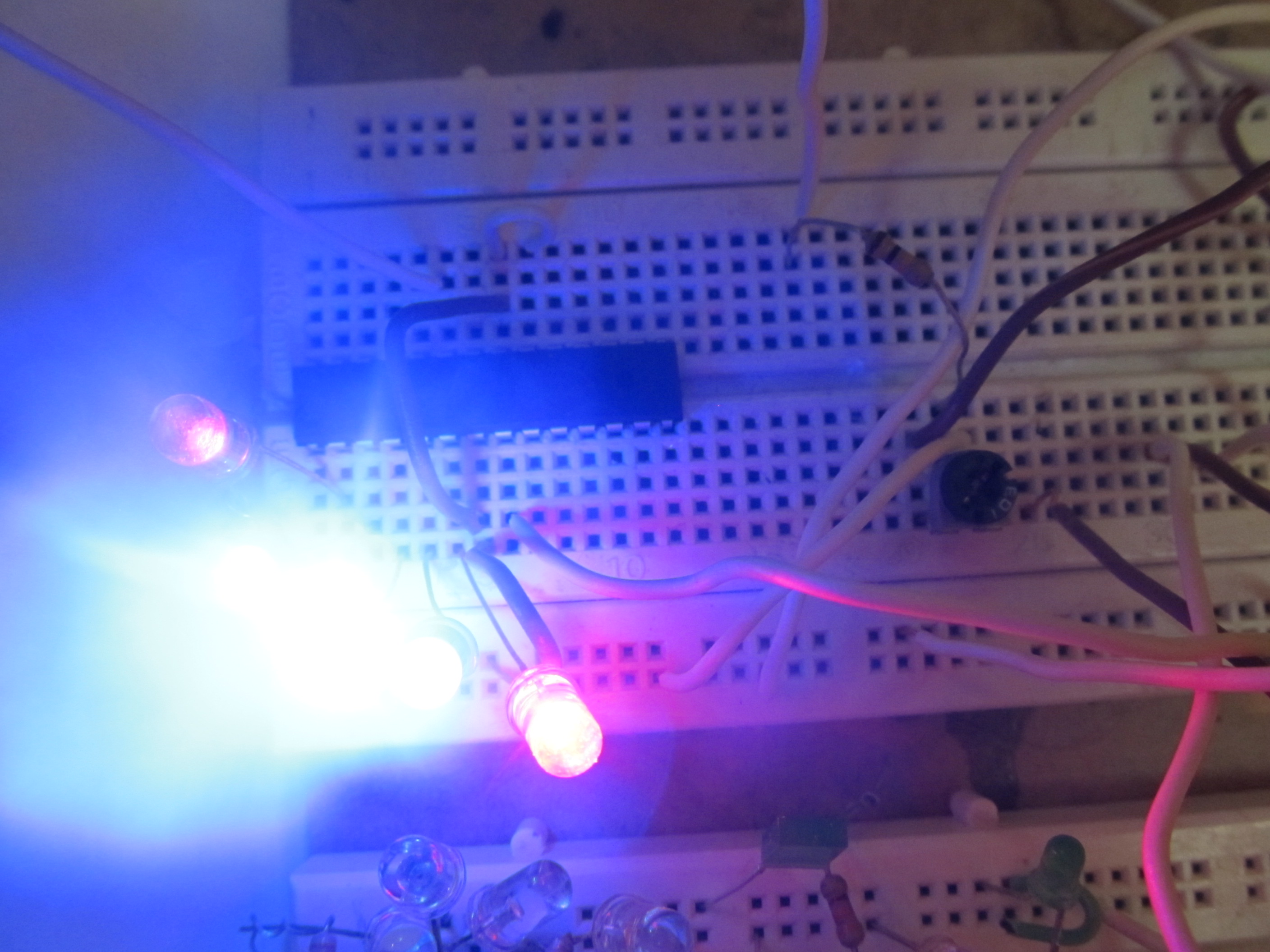

همان طور که اشاره شد در adc ورودی ولتاژ (آنالوگ است) مثل این جا ما ولتاژ خروجی پتانسیومتر را به کانال adc میکرو اتصال میدهیم.و در خروجی که سیگنال دیجیتال است 5 عدد led داریم.متناسب با عدد قرائت شده توسط میکرو خروجی ما افزایش میابد.یعنی به ازای هر چند میلی ولت از خروجی پتانسیو متر یک led از 5 led روشن میشود.
